什么是沉井？
00引言

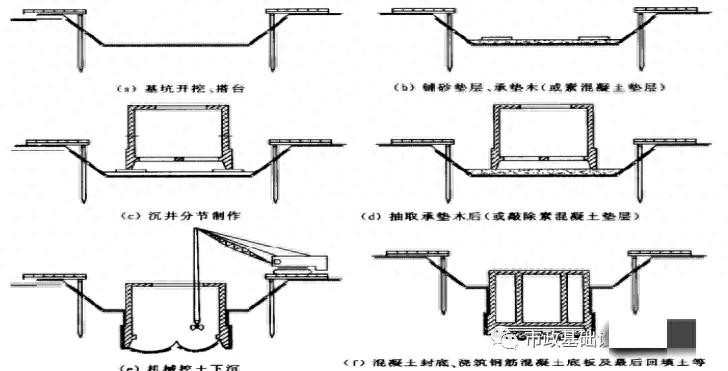

沉井指将事先在地面上用钢筋混凝土制成的井筒形状的结构作为基坑坑壁的支撑,在井壁的保护下,用机械和人工在井内挖土,并在其自重作用下沉入土中的结构物称为沉井。所以,沉井施工实质上就是将一个在地面上事先浇制好的构筑物通过挖土沉入到地下一定深度后成为地下构筑物的施工过程。
02沉井的发展历史
国外在1944-1970年间,先由日本采用喷射高压空气（即气囊法）的方法降低井壁与土层之间的摩阻力,而使沉井下沉深度超过200m。但这方法构造比较复杂,高压空气消耗量也大而且下沉速度又不易控制,因此未获推广。
到1964年,苏联建造了两座78.6m（长）×28.6m（宽）×26m（深）的大型沉井,但沉井底部的井墙厚度却达到3.8m,向上逐步减薄,到沉井顶部,井墙厚度尚有1.9m。
1952年以后,在欧洲开始应用触变泥浆来减少沉井外壁与土层之间的摩擦阻力下沉沉井,这是一项重大改进,给工程建设带来很大的经济效益,并获得了首先推广。
据统计,欧洲到1961年则已经下沉了达450多个沉井作为地下构筑物。解放后,我国在沉井的施工技术方面也取得了很大的成就。沉井原先是用于桥梁墩台和重型厂房与各种工业构筑物（如煤气罐、高耸塔架等）的一种深基础。近年来,随着生产规模的扩大和生产技术的发展,沉井施工方法已逐渐发展成为埋入软土层内各种地下工业建筑和人民防空工程围护结构的一种形式,例如,大（重）型桥梁的墩台基础、岸边取水构筑物、城市雨污水泵站下部结构、大型设备基础、地下沉淀池和水池、地下油库以及矿用竖井等。各种类型深埋基础和地下构筑物的围壁都曾采用沉井法施工。
03沉井的发展现状
根据现有的施工经验,在陆地上制作大型钢筋混凝土圆形沉井,直径已达68m,下沉深度36m,平面面积约3600余m2。矩形沉井为18.5m×21.5m,高为20.6m,采用无承垫木施工,分节制作,一次下沉。在桥梁域台基础沉井方面也有新的发展,在深水中采用浮运沉井就位下沉方法,使平面面积达数百平方米的大重型沉井的下沉深度达50余米。而且,矿用沉井的下沉深度已超过100m。当然,这个深度也不能认为已经达到了极限。因为一般说来,用沉井法修筑地下构筑物或深基础时,可以认为尚能争取达到更大的下沉深度。
上述沉井的设计和施工的要求,一般是要使沉井结构能安全下沉到达设计标高,下沉时要平稳,结构不开裂水,位置不歪斜,超沉量和基底沉降量小等。这就要求沉井结构设计要有足够的强度和刚度,在施工和使用阶段,能保证抗浮稳定性,井壁和底板有足够的抵抗水、土压力和地基反力的强度,如有战备防护要求的地下构筑物更需要具有一定的三防能力。此外,根据使用条件的不同,沉井尚有混凝土抗渗、防潮、隔热、防噪和通风等要求。
04沉井的应用范围
沉井应用范围很广，在以下工程中均可使用：
1.在城市市区采用沉井作为地下构筑物就无需打围护桩（钢板桩或其他围护桩）,也不影响周围建（构）筑物,不需要支撑土壁及防水。因其本身刚度较大,沉井外侧井墙就能防止侧面土层的坍塌。
2.如因场地狭窄,同时受附近建筑物或其他因素条件的限制,而不适宜采用大开挖的地点,可采用沉井法施工。
3.当地下水位较高,土的渗透性大,易产生涌流或塌陷的不稳定土壤,可采用沉井不排水下沉和水下浇筑混凝土封底。
4.埋置较深的构筑物采用沉井法施工,从经济和技术角度来看,也比其他施工方法更为合理。
5.给水排水工程的地下构筑物,多采用沉井。如江心及岸边的取水构筑物、城市雨污水泵站下部结构等。
6.沉井可作为桥梁墩台的深基础,由于平面尺寸小,而下沉深度比较大,因此,在桥梁工程中广泛采用。
7.沉井可作地下构筑物的外壳。由于平面尺寸可根据需要进行设计,面积可达3000~4000m2,井内空腔并不填塞,形成地下空间,可满足生产和使用的需要,有时还可作为高层建筑的基础。
8.沉井可用作矿区的竖井,面积比较小,一般为圆形,直径在15m以内。但下沉深度却很深,一般要在100m以上,可用作上下人员、材料、产品（煤和矿石）的竖向通道,同时还可作为竖向风道之用。
9.大型设备基础、地下仓库、人防掩蔽所、盾构拼装井、船坞坞首等均可采用沉井。
05沉井的类型
沉井的平面形状基本可分为圆形和矩形，后由于各种使用要求不同，逐步发展成圆端形以及多孔（格）沉井等。

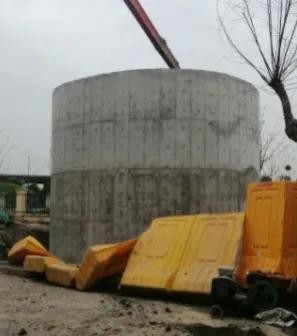

圆形沉井分单孔和多孔沉井。圆形沉井受力情况比较好，从理论上讲，圆形沉井的井壁只产生压应力，当沉井挖土下沉时，不可能垂直地沉入土中。根据实际施工经验，沉井在下沉过程中均要发生左右倾斜而引起土压力的不均匀性。因此，圆形沉井井壁上要承受不均匀的土压力。如果沉井在施工过程中偏差过大，井壁就可能产生裂缝。如果面积相同时，圆形沉井周边长度小于矩形周边长度，因而井壁侧面与土壤的摩阻力也将小些。由于土拱的作用，所以，圆形沉井对四周土体的扰动较矩形沉井要小。
如圆形沉井的直径比较大，设计时可以考虑设置隔梁或底梁形成多孔格沉井。这样有利于调整井内挖土和保证沉井能均匀下沉。同时，隔梁和底梁还能防止沉井下沉过快和突沉，特别是沉井采用水下混凝土封底时，分格能保证水下封底混凝土的质量。

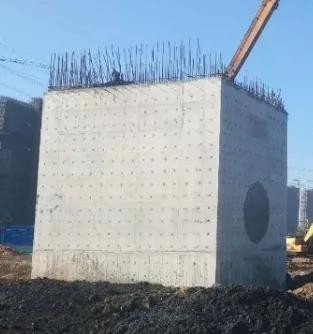

矩形沉井有单孔、双孔和多孔。从生产工艺和使用要求来看，矩形沉井的建筑面积较圆形沉井更能得到合理的利用，但井壁受力情况远比圆形差。同时，由于沉井下沉时四周土方坍塌情况的不同，土压力和摩擦力也不均匀，当其长与宽的比值越大时越严重，容易造成沉井倾斜，纠正起来也比圆形沉井困难。
对于平面尺寸较大的矩形沉井，往往在井内设置数道框架或隔墙。这不但可改善井体的受力情况和减少井壁的厚度，而且还能满足工艺和使用上的要求，使沉井刚度增强。

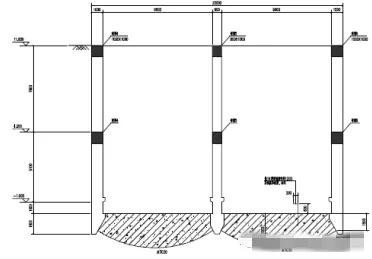

沉井的竖直剖面情况，一般有柱形、锥形和阶梯形这三种。

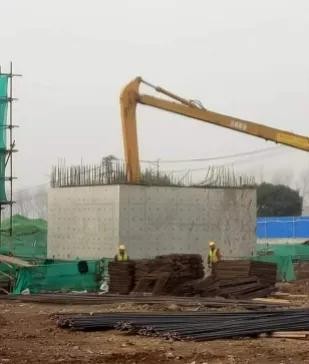

1、柱形沉井
柱形沉井
柱形沉井筒壁上下尺寸不变，主要优点是：
1.在下沉过程中，其周围土体能够很好地约束沉井，使它只能沿垂直方向下沉，故其倾斜和偏移的可能性较小。
2.在下沉过程中，混凝土的接高比较简单。
3.沉井周围的土层不致因受到移动而发生下沉。尤其当沉井周围邻近有建筑物时，这一点更具有其重要意义。
但其缺点在于作用在沉井外壁上土的摩擦力很大，大到可能超过沉井自重。使沉并刃脚下的土虽已掏空，但沉井仍然沉不下去，尤其当沉井的平面尺寸过小而下沉深度很深时，沉井上部可能被土体夹住使其下部悬空；若悬空的部分过长，混凝土井壁可能会产生裂缝。因此，沉井下沉挖土时，不能将刃脚下面的土掏空，而是要采取有效的助沉措施，帮助沉井下沉到位。
2、锥形沉井
锥形沉井
锥形沉井则与柱形沉井相反。该沉井下沉时，作用在外壁上土的摩擦力不大，下沉容易，但产生偏移的可能性大，故锥形沉井在工程中很少采用。
3、阶梯形沉井
阶梯形沉井
阶梯形沉井是介于柱形和锥形之间的一种形式，兼有柱形和锥形的所有优缺点。其主要优点是可减少井壁与土体之间摩阻力，并可在台阶以上形成的空间内压送触变泥浆（亦可灌砂）。其缺点是，如不压送触变泥浆，则沉井下沉时对四周土体的扰动较柱形沉井要大。
06沉井的各部分组成
沉井是由侧壁、刃脚、内壁、竖向框架、底板、井盖等构成的，分别介绍如下：
1.井壁
井壁又称外墙，为减少土壤的摩擦力，井壁通常做成台阶式。台阶宽度一般为10~20cm。
井壁厚度根据设计计算确定，一般为0.4~1.5m。井壁过厚，将使井内空间减小。井壁过薄，则自重减轻，不易下沉。井壁厚度除考虑沉井结构强度、刚度要求外,应根据沉井能在足够自重下顺利下沉的条件确定，所以，常常先假定井壁厚度，然后再计算其配筋。
如沉井高度较大，为了克服井壁与土壤间的摩阻力，能使沉并迅速下沉，应在沉井井壁内预埋射水管。射水管的管口开在刃脚下，必要时，也可在井壁外设置一排或数排射水管口，以冲刷刃脚下或井壁外的土壤，降低其摩阻力。

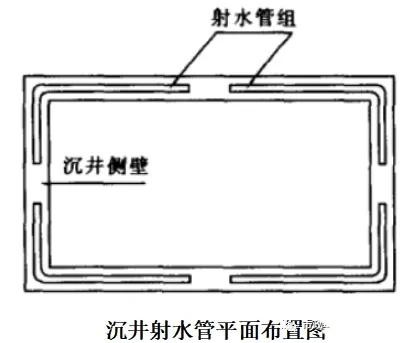

射水管沿侧壁横截面均匀分布，并将其联成与平面中线对称的四个独立的分离管组，以调节四周的冲刷力，并可校正沉井的倾斜。冲刷用的水压和水量应视土质情况而定，但不应小于6个大气压，冲刷管的直径为10~12mm，每根管的排水量不得小于0.2m3/min。对于薄壁沉井，应采用触变泥浆润滑套和壁外喷射高压空气等措施，以降低沉井下沉时的摩阻力，达到沉井顺利下沉的目的。
2.刃脚
沉井外壁最下端作成刀刃状，称为刃脚，其作用是在使沉井下沉时，减少土的正面阻力。刃脚的式样应根据沉井下沉所穿过土层的紧密程度及单位长度上土壤应力大小来选择，以利刃脚切人土中。
刃脚底面有一个水平支承面，称为刃脚踏面。踏面宽度，一般为20~40cm。刃脚内侧面轮麻呈直角梯形，其倾斜角应大于45度。刃脚斜面高度应视井壁厚度而定，并应考虑便于抽除承垫木和挖土，一般约为0.5~2.0m。
当沉井处于坚硬土屋或岩层中下沉时，刃脚踏面宽度减少至15cm以下。为防止障碍物 损坏刃脚端部，可用角钢加固以利沉井下沉。
当采用爆破法清除刃脚下的障碍物时，刃脚端部还应采用钢板包裹，保护刃脚下不受损坏，以便顺利插人土中下沉。
当沉井在松软土中下沉时，刃脚踏面宽度还应加宽至40~60cm。
上述关于刃脚踏面宽度和刃脚斜面髙度的确定，均应根据地质勘察报告提出的土层资料来确定。
此外，关于刃脚的长度也很重要。当土质坚硬时，刃脚长度可以短些。当土质松软时，沉井越重刃脚伸人土中愈深，甚至可达到1.5~2.0m。特别沉井在不排水下沉、采取水下封底时，刃脚长度的确定更为重要。如果刃脚的长度不足，会给沉井封底工作带来很大的困难。到时要采取技术补救措施，会给工程带来一定的损失。因此，刃脚的长度应通过实地情况和采取何种施工方法来确定。
3.隔墙
隔墙也称内墙。根据使用要求，大型沉井在井简内可设置多道纵向横向隔墙。这可以减小外井壁的受力计算跨度，同时也增加了沉井下沉时的刚度。因隔墙不承受土压力，故比沉井外壁厚度要薄一些，一般为0.6~0.8m。隔墙底面标高通常高出沉井外墙井壁刃脚踏面0.5~1.0m,在沉井下沉过程中，不使井内土壤顶住内墙底而阻碍下沉。如在软土和淤泥质土层中下沉时，为防止沉井发生突沉和下沉过快，故隔墙底面髙出刃脚踏面一般为0.5m以上。如若在硬土层和砂类土层中下沉时，为防止隔墙底面受到土的阻碍，影响到沉井纠偏或出现局部土的反力过大，造成沉井结构产生裂缝。所以，隔墙底面髙出刃脚踏面的高度可能就要增加到1.0m。具体应根据土层承载力的情况而定。隔墙下部可设置人孔，供井孔间施工人员的往来之用，人孔尺寸一般约l.lmXl.2m。有些沉井的隔墙是在沉井下沉到位，沉井封底后再做，故不存在上述问题。
4.框架
在较大的重型沉井中，例如，工业厂房所用的沉井和城市大型泵站的下部结构沉井，由于不能设置内墙或者设置了内隔墙但其间距过大时，通常可用壁柱和上下横梁组成的竖向框架来代替隔墙，其框架间距一般为4~10m。框架在大型沉井中主要起以下作用：
减少井壁和底板的计算跨度，增加沉井的整体刚度，使整个沉井在下沉和使用过程中，井壁在四周土、水侧压力的作用下变形较小。同时使整个沉井的结构布置合理经济。
可使沉井下沉较为均匀，在下沉过快时，框架底梁下的土壤不要掏空，可以有效地控制沉井均匀下沉和防止沉井突沉。同时可通过调整各井仓的挖土来纠正沉井井身的倾侧和 偏斜。
框架底梁将沉井底部分隔为若干小仓，这样有利于沉井下沉到位后进行封底。特别是沉井在不排水下沉而采取水下封底时，能保证水下混凝土的质量。不排水下沉时，也可根据 沉井四周的土质情况和下沉标高的差异，将沉井内的各仓进行编号。按编号布置先后、对称地进行封底，可控制沉井下沉到位和整体稳定。同时，框架不影响井内操作人员往来行走，有利于施工并减轻工人的劳动强度。
事物都是一分为二的。既要看到由于增设框架后给沉井结构带来有利方面，也要看到由于增设框架所带来不利的影响。如框架格数过多，则横梁和竖柱（壁柱）也相应增多，其结构造价也就增高，施工费用也要增加，同时，框架底横梁下面的土壤常使下沉阻力增大，影响下沉。因此，框架底梁底面应高出刃脚踏面0.5m以上。如分格太小，还会影响沉井下沉时的挖土。因此，对沉井内部框架的布置，应进行方案设计比较，合理地选择结构形式。
5.井孔
沉井内设置了隔墙和多道框架后，将整个沉井分成若干小格（也称为分仓）称为井孔。其尺寸大小是按工艺要求设计的。根据施工时采用施工机械的要求，一般井孔的长、宽不宜小于3m。如果采用水力机械和空气吸泥机等机械施丄，其井孔尺寸还应适当放大。因此，设计沉井井孔的尺寸还要满足施工要求。
6.底板、井壁上凹檐
采用干封底时，当沉井下沉到设计标高并达到施工验收规范要求后，随即可进行封底。封底工序是将井内各仓内的土面整平，先做垫层，再浇钢筋混凝土底板。如采用水下封底，待水下混凝土达到一定强度后，再将井内水抽干，如有渗漏处，应及时堵漏。检査合格后， 再浇钢筋混凝土底板。
凹槽是为了传递底板荷载、增强底板与井壁的连接而设立的。凹槽高度应根据钢筋混凝土底板厚度决定。凹槽设在沉井下端近刃脚处，其目的是使沉井内的封底层与井壁有更好的连接，如沉井在下沉过程中需要将其改为沉箱时，可在此凹槽处浇筑混凝土盖板。
