一步一步教你如何识别梁钢筋图
有人说许家印都被抓了，房地产不行了，学建筑还有前途吗？
的确，房地产萧条对建筑业的影响非常大而且深远，但是建筑业做为存在了几千年的行业不会消失，尽管房子已经过剩，但是还有市政、公建、水利等其他建筑行业，随着房地产调整到位，慢慢的会逐渐恢复元气。所以既然选择了建筑行业，还是继续学习。
俗话说，会钢筋识图就相当于看懂图纸的一半了，咱们就一起学习一下梁的识图。
首先梁钢筋标注分原位标注和集中标注

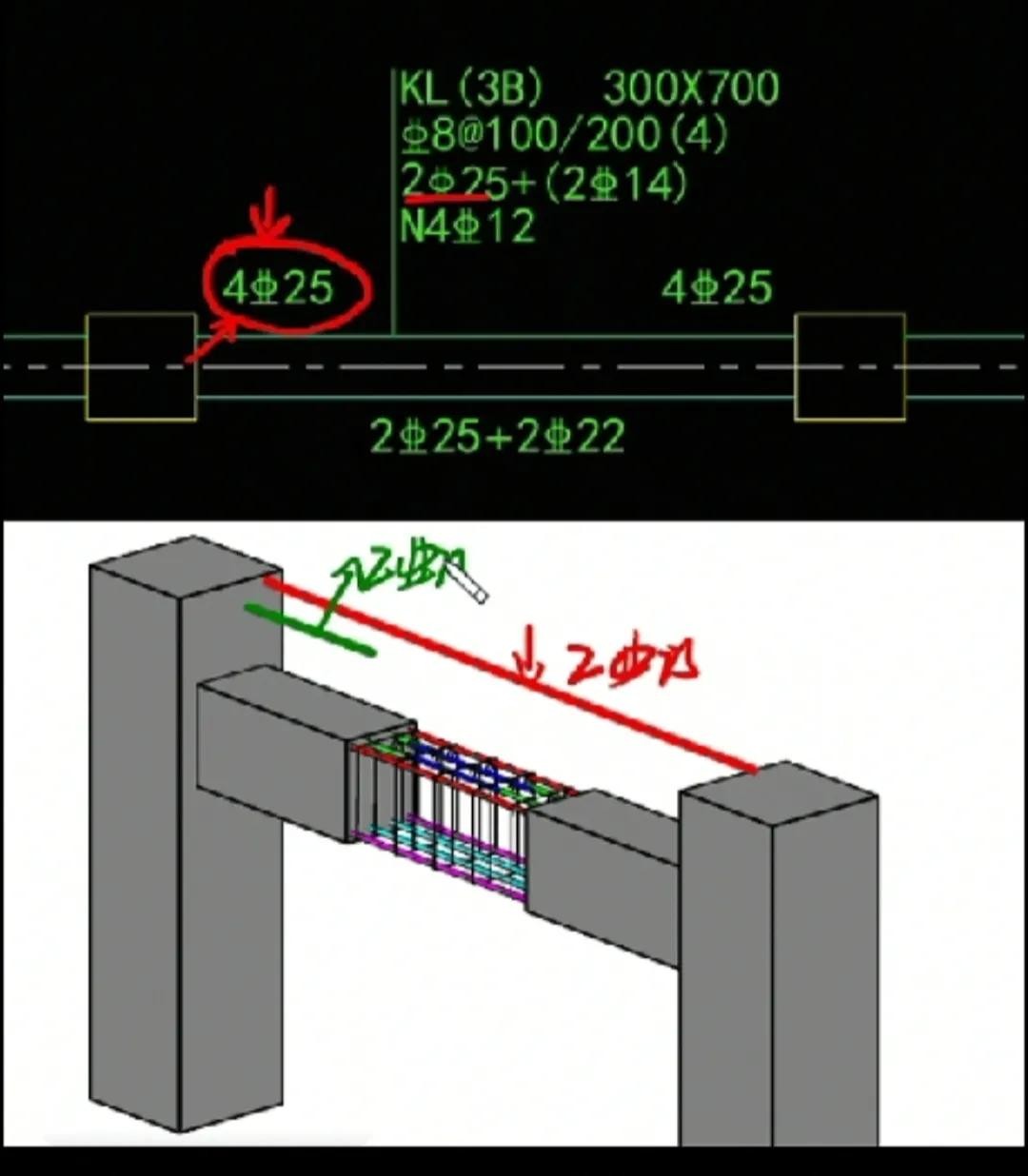

下面图中竖线右边的是集中标注，在梁的上面和下面标注的是原位标注，实际识图时需要将集中标注和原位标注结合起来看。
咱们结合这个图先说下集中标注：
第一行：KL(3B)300*700，其中KL表示框架梁，括号内3表示梁有三跨，B表示两端悬挑，300×700表示梁高300，宽700。
第二行：*8@100/200（4），表示箍筋为直径为8mm三级钢，加密区间距100，非加密区间距200，括号内4表示4肢箍。

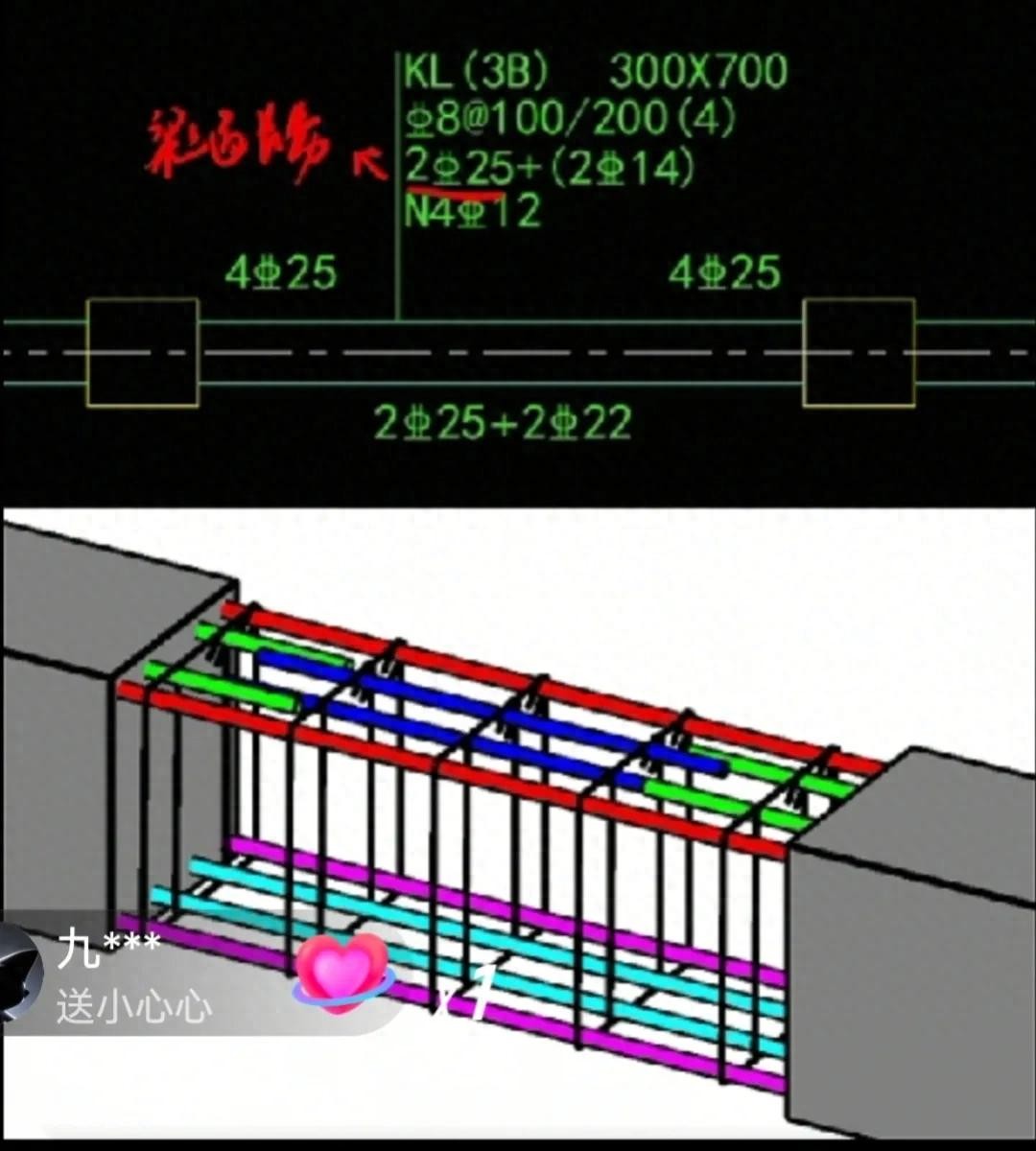

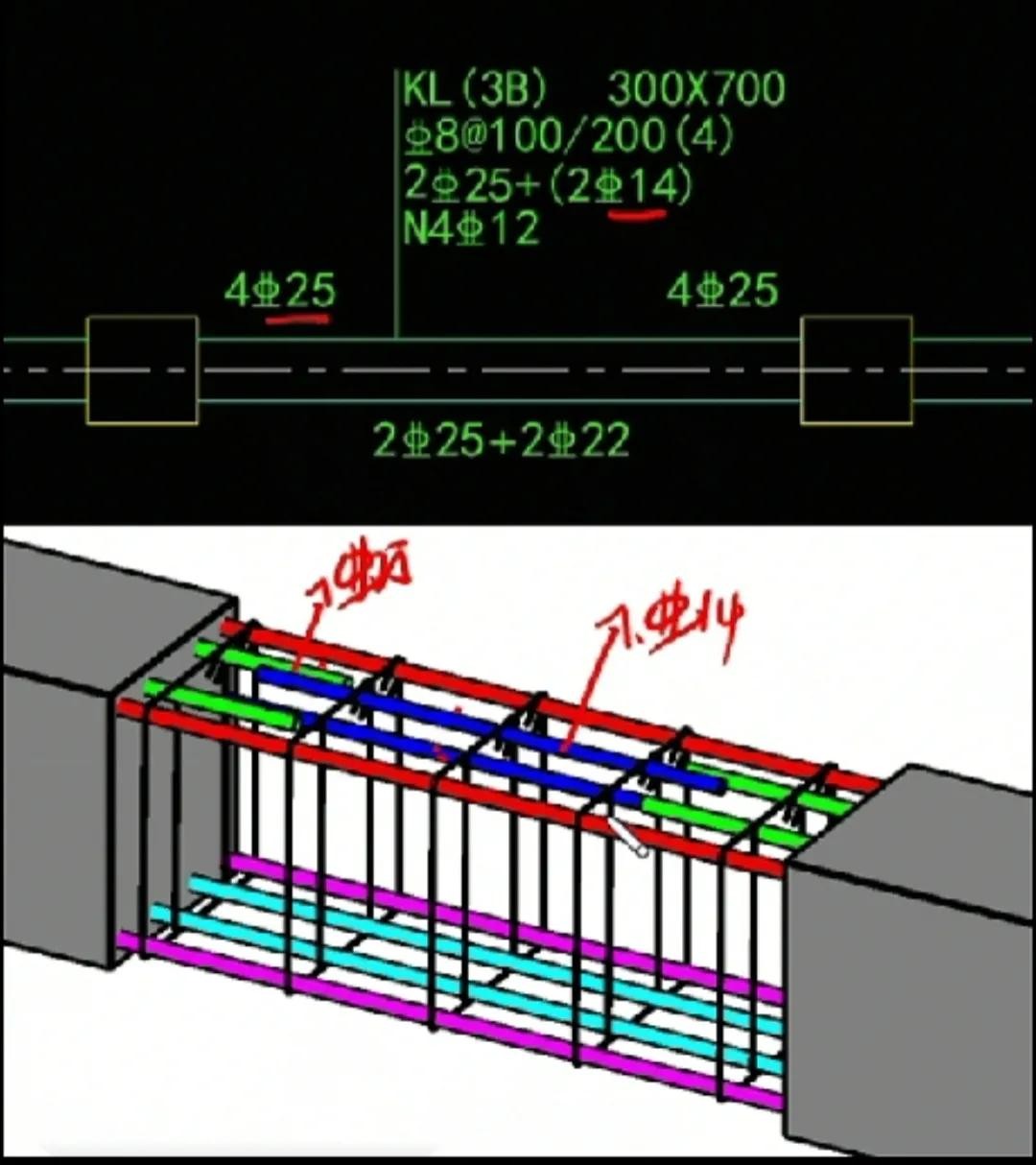

第三行：2#25+（2#14），表示梁有两根通长直径25的三级钢主筋，括号内表示有两根直径为14的三级钢架立筋。
第四行：N4&12，表示梁中部有4根直径12的三级钢。
原位标注：
4$25，表示梁端上部有4根直径25的三级钢，其中两根为通长主筋，两根为支座筋。
2$25+2$22，表示在梁的下部有2根直径为25的三级钢和2根直径22的三级钢，其中+前的表示角部钢筋，后面的为中间钢筋。
这就是梁的钢筋标注，有说的不对的地方欢迎大家评论区指正。
